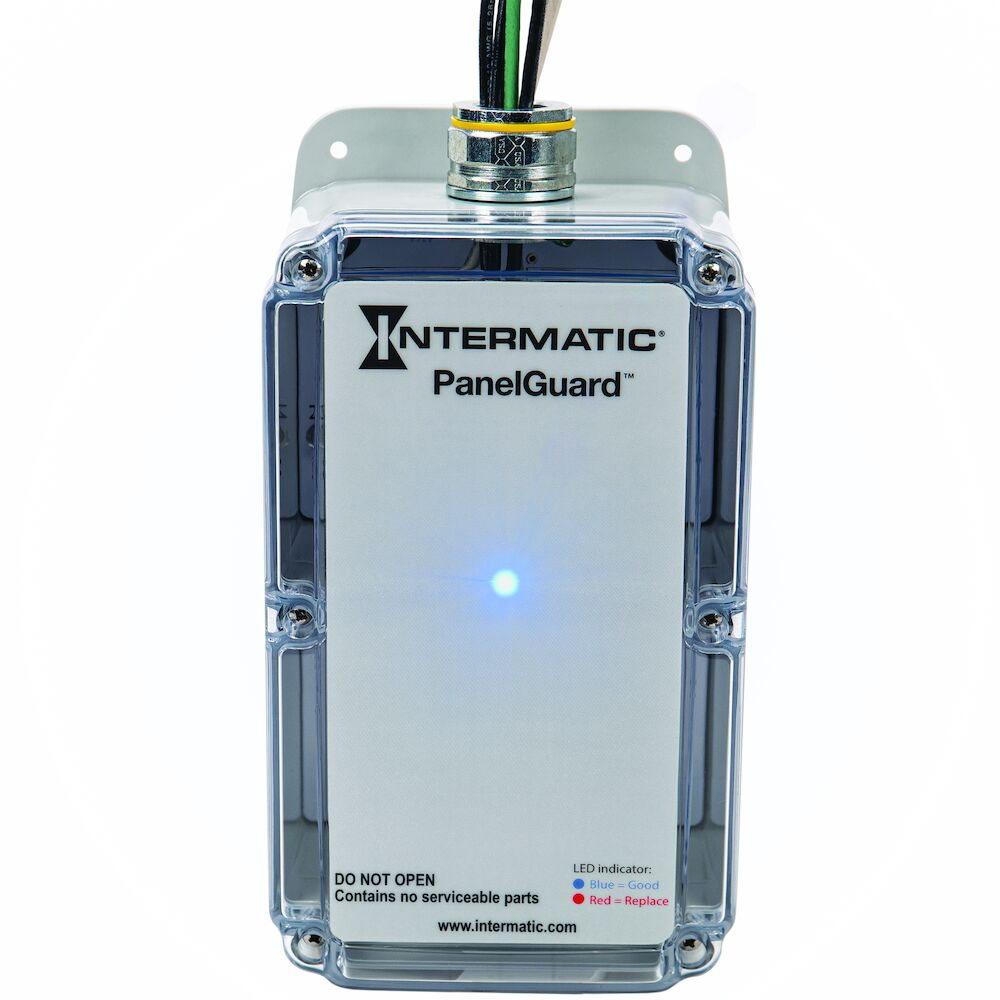

Dispositivo de protección contra sobretensiones Intermatic L10F23D1DG1, 4 modos, 120/240 VAC 3Ph High Leg Delta, tipo 2, filtro EMI/RFI, clasificación de sobrecorriente 100 kA
Los dispositivos de protección contra sobretensiones PANELGUARD® de Intermatic están diseñados para reaccionar rápidamente y eliminar sobretensiones, proporcionando una protección óptima a los equipos posteriores. La serie PANELGUARD de grado industrial/comercial son dispositivos de protección contra sobretensiones conectados en paralelo diseñados para proteger todo tipo de cargas alimentadas desde desconexiones individuales, subpaneles, paneles de distribución y ubicaciones de entrada de servicio.
Características:
- Protección contra sobretensiones tipo 2
- Alarma audible opcional y contactos de relé secos
- 4 modos de protección
- Gabinete NEMA 4X para instalación interior o exterior
- Tecnología de protección contra sobretensiones TPMOV de desconexión integrada individualmente
- Filtro de ruido eléctrico avanzado opcional (UL 1283)
- Indicador de estado de protección LED azul e indicador de servicio LED rojo
Aplicaciones:
-
Panel de distribución
-
Entrada de servicio
Especificaciones:
Color | Gris | Modos de protección | 4 |
Tipo de protección contra sobretensiones | 2 | Tipo de gabinete | NEMA tipo 4X |
Tecnología de protección contra sobretensiones | Tecnología de desconexión térmica integrada individualmente TPMOV | Voltaje | Delta de tramo alto trifásico de 120/240 VCA |
Filtrar | Filtro EMI/RFI | Período de garantía | 5 años limitados |
Tiene alarma audible de contacto remoto LED | No | Calificación máxima de sobrecorriente por fase | 100 kA |
Nivel de seguimiento de onda sinusoidal de CA (EMI/RFI) | ¿El nivel de seguimiento de onda sinusoidal (EMI/RFI) es de hasta 54? dB? de 2kHz a 100MHz | Tamaño del conducto | 3/4" |
Indicador de diagnóstico | Indicador de estado de protección LED azul, indicador de servicio LED rojo | Voltaje máximo de funcionamiento continuo (LG) | 150 |
Voltaje máximo de funcionamiento continuo (LL) | 300 | Tensión máxima de funcionamiento continuo (LN) | 150 |
Voltaje máximo de funcionamiento continuo (NG) | 150 | Voltaje máximo de funcionamiento continuo HG | 300 |
Tensión máxima de funcionamiento continuo HL | 300 | Tensión máxima de funcionamiento continuo HN | 300 |
Calificación máxima de sobrecorriente por modo | 100 kA | Corriente de descarga nominal | 20 kA |
Certificación RoHS | Sí | Clasificación de corriente de cortocircuito | 200 kA |
Indicador LED de protección contra sobretensiones | Sí | Clasificación de protección de voltaje (LG) | 1200 |
Clasificación de protección de voltaje (LL) | 1200 | Clasificación de protección de voltaje (LN) | 600 |
Clasificación de protección de voltaje (NG) | 700 | Clasificación de protección de voltaje HG | 2000 |
Clasificación de protección de voltaje HL | 2000 | Clasificación de protección de voltaje HN | 1200 |
Tamaño máximo del cable | #10 AWG | Temperatura de funcionamiento máxima (°C) | 80 |
Temperatura de funcionamiento máxima (°F) | 176 | Temperatura de funcionamiento mínima (°C) | -40 |
Temperatura de funcionamiento mínima (°F) | -40 | Profundidad del producto (pulg.) | 3.29 |
Profundidad del producto (mm) | 83,57 | Altura del producto (pulg.) | 10.59 |
Altura del producto (mm) | 268,99 | Ancho del producto (pulg.) | 5.25 |
Ancho del producto (mm) | 133,35 | Altura de la caja de la unidad (pulg.) | 4.375 |
Unidad de longitud de la caja (pulg.) | 12.625 | Peso unitario de la caja (lb) | 0,6 |
Ancho de la caja de la unidad (pulg.) | 6.375 |
